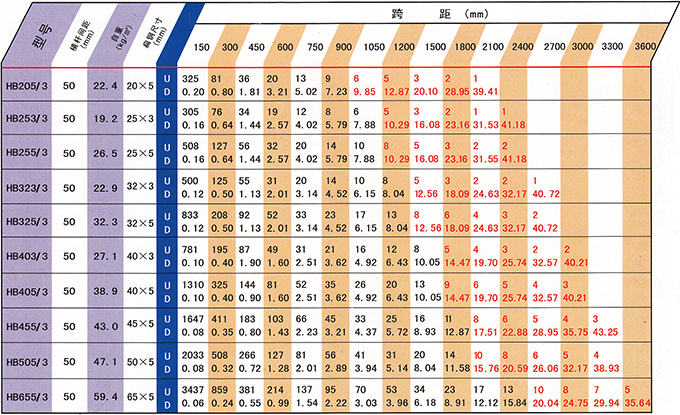

系列2 鋼格板的自重、安全載荷及撓度表

表中自重是受荷扁鋼長度大于1米的重量。受荷扁鋼長度小于1米時，自重因包邊扁鋼數(shù)量的增多而增加。

注：粗實線左邊各種跨距的撓度，在4kPa均布載荷下小于5mm，這是行人步履舒適的極限撓度。
　　上表中的跨距為便于鮮食載荷以及撓度而設，選用鋼格板長度時不受尺寸限制。

鋼格板塊的扁鋼數(shù)目及其相應的總體名義寬度（單位：mm）

注：對于3mm厚的受荷扁鋼，從表值減去2mm即為寬度。
　　由于制造中的某些原因，實際寬度略有變化。

齒型鋼格板的換算系數(shù)

●U=外加安全均布面載荷，單位：kPa
●D=變形撓度，單位：mm
●假定受荷扁鋼是簡單支承的無齒扁鋼，材質(zhì)符合GB700-88
●載荷是按許用撓曲應力171.6MPa（0.66Fy）計算的
